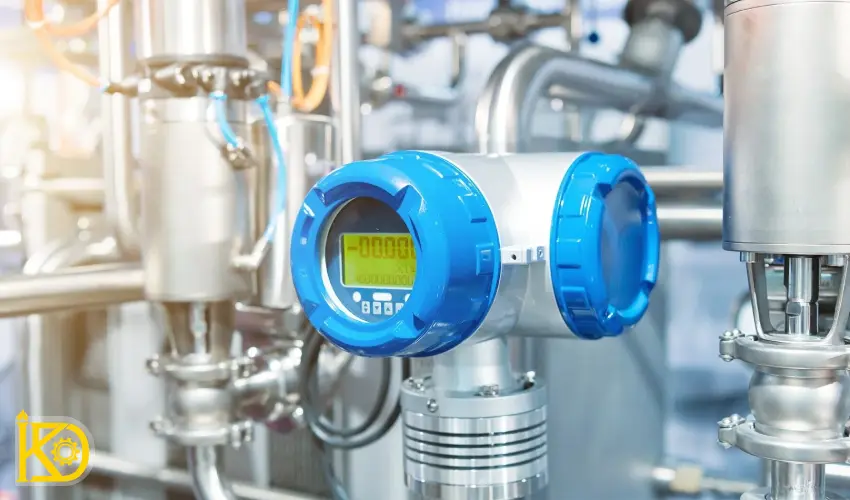

فلومتر پکیج، دستگاهی است که برای اندازه گیری دبی و حجم آب ورودی به پکیج استفاده می شود. این ابزار وظیفه اصلی آن تشخیص باز یا بسته بودن جریان آب مصرفی می باشد. این قطعه بسیار مهم در مسیر ورودی آب سرد نصب می شود و نقش حسگر جریان آب را بر عهده دارد. بدون وجود فلومتر، پکیج نمی تواند متوجه شود که کاربر نیاز به آب گرم دارد، در نتیجه مشعل روشن نمی شود و آب خروجی سرد باقی می ماند. در صورت بروز ایراد یا نیاز به تعویض این قطعه، بهترین اقدام تماس با تکنسین های متخصص و استفاده از خدمات حرفه ای تعمیر پکیج در مشهد است تا دستگاه با دقت و ایمنی کامل بازگردد.
کاربرد فلومتر پکیج
زمانی که شما شیر آب گرم را باز می کنید، فلومتر جریان آب را تشخیص می دهد و با ارسال سیگنال به برد، فرمان روشن شدن مشعل را صادر می کند. این فرآیند باعث می شود آب ورودی در مبدل حرارتی گرم شده و در مدت کوتاهی، آب گرم مصرفی به شما برسد.
- تشخیص جریان آب گرم مصرفی: اصلی ترین وظیفه فلومتر، تشخیص باز بودن شیر آب گرم و فعال سازی سیستم گرمایش لحظهای است.
- جلوگیری از روشن شدن بیمورد پکیج: اگر فلومتر درست کار نکند، ممکن است پکیج بدون نیاز واقعی روشن شود یا در زمان باز بودن شیر، روشن نگردد.
- افزایش راندمان دستگاه: با تنظیم دقیق جریان آب و ارتباط درست با برد، فلومتر موجب بهبود مصرف گاز و عملکرد بهینه پکیج می شود.
- محافظت از قطعات دیگر: در صورت نبود فلومتر یا عملکرد نادرست آن، قطعاتی مانند مبدل حرارتی یا برد ممکن است دچار آسیب شوند.

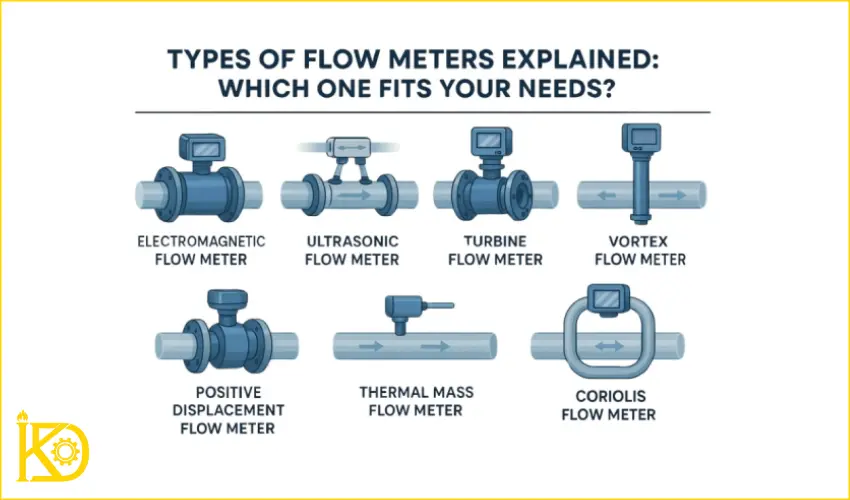

انواع فلومتر پکیج
برای درک بهتر اینکه فلومتر پکیج چیست و چگونه کار می کند، باید با انواع مختلف آن آشنا شویم. فلومترها بسته به نوع ساختار و مکانیزم عملکرد، در مدل های گوناگونی تولید میشوند که هرکدام برای برندها و مدل های خاصی از پکیج ها مناسب هستند.
- فلومتر مکانیکی
- فلومتر الکترونیکی (دیجیتال)
- فلومتر مغناطیسی
- فلومتر نوری
فلومتر مکانیکی
در فلومترهای مکانیکی، یک توربین یا پروانه کوچک در مسیر عبور آب قرار دارد که با جریان یافتن سیال به حرکت درمی آید. چرخش این پروانه باعث تولید پالس های مغناطیسی یا الکتریکی می شود که توسط سنسور مغناطیسی (Hall Sensor) تشخیص داده شده و به برد کنترل پکیج ارسال می گردد. برد بر اساس تعداد و سرعت این پالس ها، میزان دبی آب را محاسبه کرده و عملکرد مشعل را تنظیم می کند.

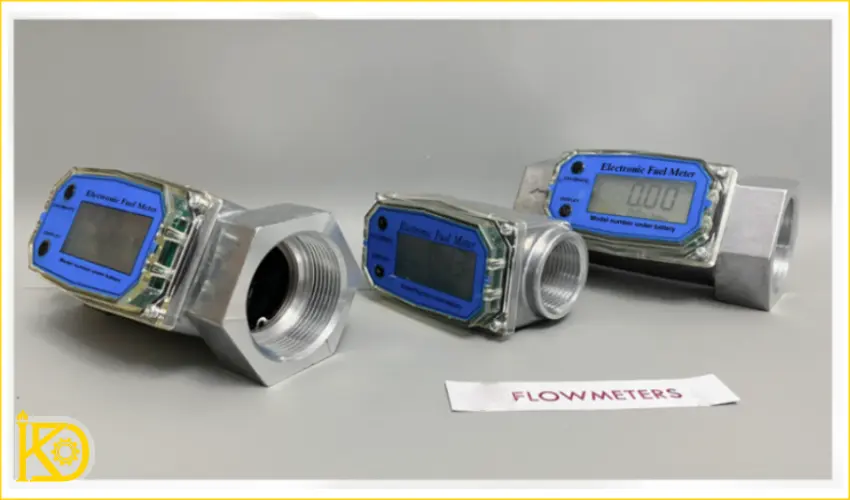

فلومتر الکترونیکی (دیجیتال)
در فلومترهای دیجیتال یا الکترونیکی، اندازه گیری جریان آب با استفاده از سنسورهای الکترونیکی دقیق انجام می شود. این سنسورها معمولا از نوع حسگر اثر هال (Hall Effect Sensor) یا سنسور جریان الکترومغناطیسی هستند که با تشخیص تغییرات میدان مغناطیسی یا ولتاژ القایی ناشی از عبور آب، میزان جریان لحظهای را به برد الکترونیکی پکیج ارسال می کنند.
فلومتر مغناطیسی
در فلومترهای مغناطیسی، اندازهگیری دبی آب بر اساس اصل القای فارادی (Faraday’s Law of Electromagnetic Induction) انجام می شود. در این نوع فلومتر، با عبور آب از میان یک لوله که در دو سوی آن سیمپیچ های مغناطیسی قرار دارد، میدان مغناطیسی ثابتی ایجاد می شود. حرکت سیال در این میدان سبب القای ولتاژی متناسب با سرعت جریان آب می گردد. این ولتاژ توسط الکترودهای داخلی دریافت و به سیگنال الکتریکی تبدیل می شود تا مقدار دقیق جریان آب به برد الکترونیکی پکیج ارسال شود.

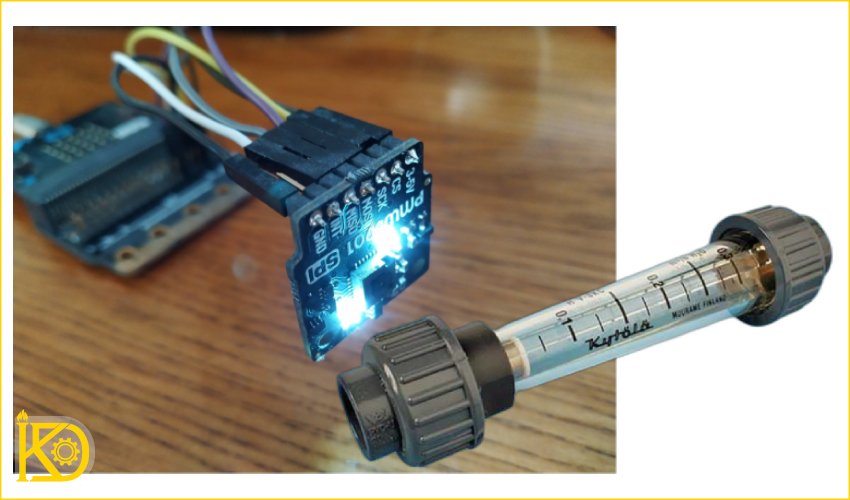

فلومتر نوری
فلومتر نوری یکی از پیشرفته ترین و در عین حال نادرترین انواع فلومتر است که بر پایه ی فناوری اپتوالکترونیک (Optoelectronic Technology) عمل می کند. در این سیستم، از یک منبع نور مادون قرمز یا لیزری برای تابش پرتو در مسیر جریان آب استفاده می شود. سنسور نوری در سمت مقابل، تغییرات شدت و زاویهی عبور نور را در اثر حرکت ذرات یا تغییر چگالی آب اندازه گیری کرده و آن را به سیگنال الکتریکی تبدیل می کند. سپس این سیگنال توسط مدار پردازشگر به اطلاعات مربوط به سرعت و حجم جریان آب تبدیل می شود.
نحوه عملکرد فلومتر پکیج
زمانی که شیر آب گرم باز می شود، آب سرد از ورودی پکیج عبور کرده و وارد فلومتر می شود. در این لحظه، یکی از قطعات داخلی فلومتر (معمولا پروانه یا سنسور مغناطیسی) شروع به حرکت یا ارسال پالس می کند. این پالس ها به برد الکترونیکی پکیج منتقل می شود و برد متوجه می شود که جریان آب برقرار شده است.
برد سپس فرمان روشن شدن مشعل را صادر کرده و فرآیند گرم شدن آب در مبدل حرارتی آغاز می گردد. تا زمانی که شیر آب گرم باز است، فلومتر به ارسال سیگنال ادامه می دهد. با بسته شدن شیر، جریان آب متوقف می شود، فلومتر پالس را قطع می کند و برد نیز دستور خاموش شدن شعله را می دهد.

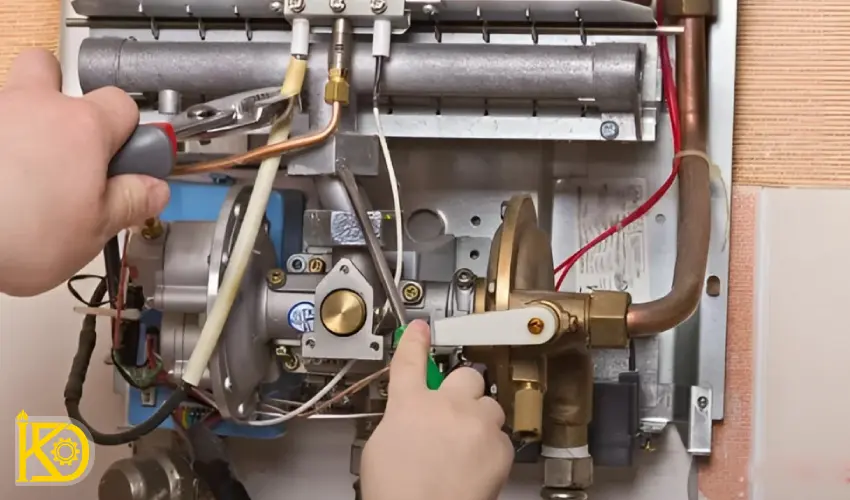

نحوه عیب یابی فلومتر پکیج
خرابی فلومتر یکی از مشکلات رایج در پکیج است که معمولا باعث اختلال در آب گرم مصرفی می شود. تشخیص به موقع این ایراد می تواند از خرابی های گسترده تر جلوگیری کند.
- عدم روشن شدن مشعل هنگام باز کردن آب گرم: اگر با باز شدن شیر آب گرم، مشعل روشن نمی شود، احتمال خرابی فلومتر زیاد است. در این حالت، برد پکیج سیگنالی از جریان آب دریافت نمیکند.
- چشمک زدن چراغ خطای پکیج: در بعضی از مدل ها، خرابی فلومتر باعث بروز ارور یا چشمک زدن چراغ مخصوص آب مصرفی روی پنل می شود.
- گرم و سرد شدن متناوب آب: وقتی فلومتر نتواند به درستی پالس ارسال کند، مشعل پکیج نامنظم روشن و خاموش می شود و دمای آب بین سرد و گرم در نوسان خواهد بود.
- تست عملکرد فلومتر: برای بررسی دقیق، باید عملکرد فلومتر را با مولتی متر یا تست جریان کنترل کرد. در زمان باز بودن آب گرم، باید سیگنال یا ولتاژ از فلومتر به برد ارسال شود، در غیر این صورت قطعه معیوب است.
- رسوب یا گرفتگی فلومتر: گاهی علت خرابی، تجمع رسوب در مسیر فلومتر است. با تمیز کردن قطعه یا شست و شوی مسیر آب، عملکرد آن به حالت طبیعی برمی گردد.
نتیجه گیری
فلومتر پکیج یکی از اجزای کلیدی سیستم گرمایشی است که وظیفه ی تشخیص جریان آب و ارسال سیگنال به برد الکترونیکی را بر عهده دارد. عملکرد صحیح این قطعه نقش مستقیمی در روشن شدن به موقع مشعل، تأمین آب گرم پایدار و جلوگیری از استهلاک سایر قطعات پکیج دارد.
در صورت بروز اختلال در فلومتر، نشانه هایی مانند نداشتن آب گرم، نوسان دمای آب یا روشن نشدن مشعل هنگام باز کردن شیر آب مشاهده می شود. عواملی مانند رسوب، خرابی سنسور یا قطع ارتباط الکتریکی از دلایل رایج بروز این مشکل هستند. رسیدگی دوره ای به سیستم و شست و شوی مسیر آب ورودی، می تواند عمر فلومتر را افزایش داده و از خرابی های زودرس جلوگیری کند. به همین علت برای سرویس و تعمیر پکیج باکسی در مشهد و سایر مدل ها می توانید از تکنسین های مجرب کهن دما کمک بگیرید.
